Väiketootja pastörisaatorlahenduse konstruktsiooni

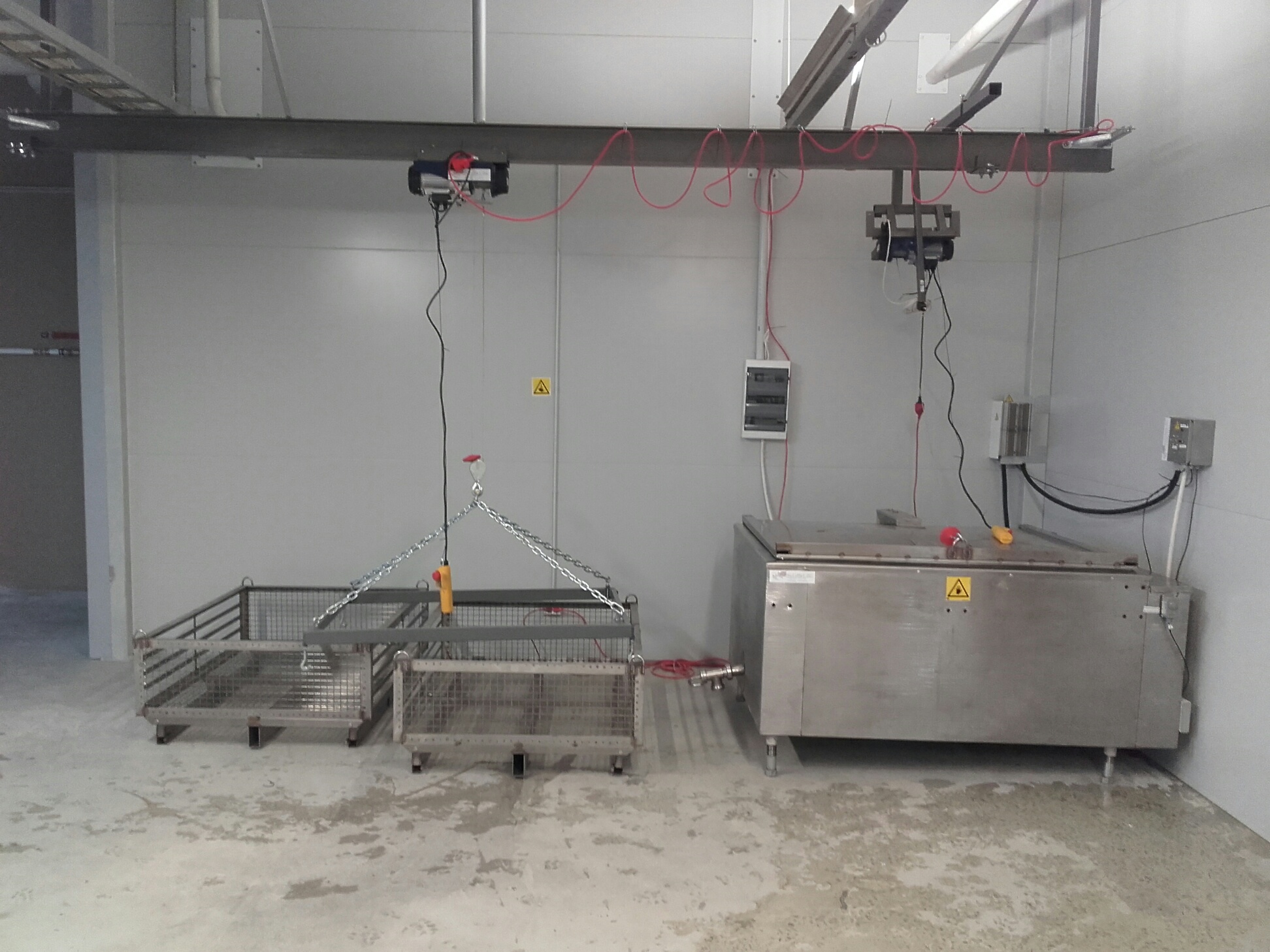

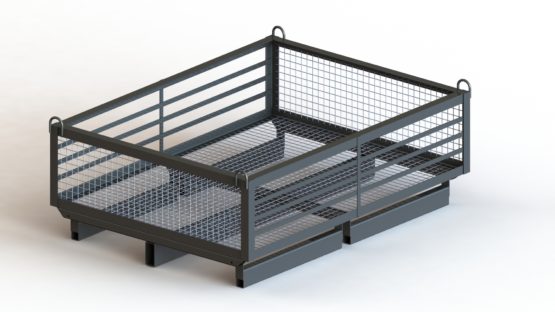

Väiketootja pastörisaatorlahenduse konstruktsioon Projekti eesmärgiks oli välja arendada teisaldatav karastusjookide pastörisaatorlahendus, mis on termostateeritud ja võimaldab kasutada kombineeritud küttelahendusi. Pastörisaatorlahendus koosneb kolmest suuremast komponendist: pastörisaatorist, pastöriseerimiskorvidest ja korvide tõstmiseks mõeldud talikonstruktsioonist. Pastörisaatorlahenduse konstrueerimisel peeti silmas, et kõik materjalid oleksid kooskõlas toiduainetööstusele kehtestatud nõuetega. Pastörisaator on kahe sektsiooniga, kolme 9 kW küttekehaga ning toite- ja juhtimisplokiga varustatud mahuti. Pastörisaatori kogumaht on 1200 l, mis on jagatud kaheks sektsiooniks: suuremaks ja väiksemaks. Suuremas sektsioonis toimub pastöriseerimine ja väiksemasse on paigutatud küttekehad. Pastöriseerimiskorvid mahutavad 450 0,33 l pudelit ja peavad vastu täispudelite massile 225 kg.
Pastörisaatorilahenduse prototüübi tehnilised andmed:

Toitepinge 400V - 50 Hz
Elektriline võimsus 27 kW
Maksimaalne lubatud koormus korvidele 400 kg
Maksimaalne lubatud koormus talikonstruktsioonile 400 kg
Pastörisaatori maht 1200 l
Pastöriseerimise temperatuuri saavutamine (20° -> 70°) (arvutuslik) 2h 9min

Elektritalide tehnilised andmed ja võimsus:

Elektritalide “Nupower Evolution” tehnilised andmed NPECH 250 NPECH 400
Toitepinge 230 V - 50 Hz 230 V - 50 Hz
Võimsus 540 W 950 W
Kandekonstruktsiooni kandevõime 250 kg 400 kg
Tõstekiirus 5 m/min - 10 m/min 5 m/min - 10 m/min
Maksimaalne tõstejõud ühe trossiga 125 kg 200 kg
Maksimaalne tõstejõud kahe trossiga 252 kg 400 kg
Tõstekõrgus (ühe trossiga)/(kahe trossiga) 12 m/6 m 12 m/6 m
Terastrossi läbimõõt 3 mm 3,8 mm
Kaal 11,9 kg 17,3 kg
